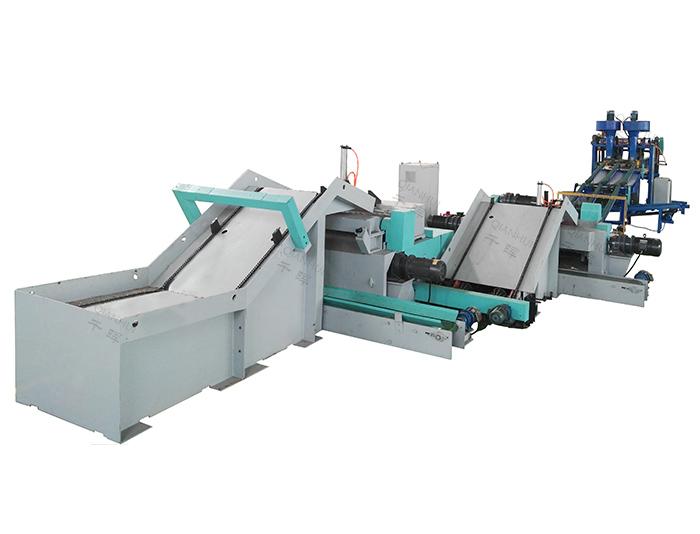

Mesin pemotongan putar automatik

1. Platform agregat

• Panjang: 6m

• Kuasa: Ia dilengkapi dengan motor 4kW (dikawal oleh penukar frekuensi 5.5kW) dan motor 2.2kW (dikawal oleh penukar frekuensi 3kW).

• Fungsi: Dilengkapi dengan peranti pusat log. Bahagian depan boleh menggerakkan keseluruhan timbunan ke hadapan, dan bahagian belakang membolehkan terjemahan lapisan tunggal.

2. Rak pemuatan sekunder (dengan peranti pemantauan diameter)

• Kuasa: Dua motor 1.5kW, dikawal oleh penukar frekuensi 2.2kW. Terdapat juga dua penukar frekuensi 2.2kW untuk bahagian ini. Satu lagi rak pemuatan sekunder mempunyai motor 1.5kW yang dikawal oleh penukar frekuensi 2.2kW.

3. Mesin pembulatan (dengan peranti menghancurkan)

• Julat Pemprosesan:

• Panjang pemprosesan maksimum: 1500mm

• Diameter pemprosesan maksimum: 500mm

• Diameter pemprosesan minimum: 80mm

• Kecekapan: Ia boleh pusingan log dalam 5 saat setiap keping.

• Kuasa Motor:

• Roller Motor: One 11kW dan satu motor 15kw

• Makan Motor: Satu motor servo 11kW

• Menghancurkan motor: satu motor 22kw

• Motor menyampaikan sekerap (4 - meter mendatar + 4 - meter ke atas): satu motor 3kw

• Motor menyampaikan sampah: satu motor 1.1kw

• Log menyampaikan motor: tiga motor 1.5kW, dikawal oleh penukar frekuensi 2.2kW

• Dimensi dan berat:

• Dimensi keseluruhan: 3300 × 2300 × 1600mm

• Jumlah berat: 6000kg

• Kawalan: Ia mempunyai panel kawalan jauh, pemacu servo 15kW, dan kabinet kawalan bebas.

4. Pemotongan dan papan berputar - Pemotongan

• Parameter Pemprosesan:

• Panjang pemprosesan maksimum: 1300mm

• Diameter pemprosesan maksimum: 400mm

• Diameter teras yang tinggal: 30mm

• Julat ketebalan pemotongan putar: 0.5 - 4.0mm

• Kelajuan linear pemotongan putar: 40 - 80m/min

• Ciri -ciri Struktur:

• Bahan Kepala Pemotong: Besi Tuang

• Kaedah Makan: Gerakan Double - Roller ke hadapan dan ke belakang untuk memberi makan

• Kaedah pengapit pisau: pengapit pisau hidraulik

• Kuasa Motor:

• Inner Core Conveying Motor: Satu Motor 0.75kw

• Motor Penyampaian Teras Luar: Satu Motor 0.75kw

• Roller Motor: Dua motor 7.5kW dan satu motor 15kW

• Motor Makan: Satu motor servo segerak 11kW

• Roller dan Papan Getah - Motor Pemotongan: Dua Motor 1.5kW

• Motor stesen hidraulik: satu motor 5.5kw

• Dimensi dan berat:

• Dimensi keseluruhan: 4000 × 2400 × 1200mm

• Jumlah berat: 7500kg

• Kawalan: Ia dilengkapi dengan panel kawalan jauh, pemacu servo 11kW, dan kabinet kawalan bebas.

5. Log Pemangkasan Log

• Spesifikasi Pemotongan:

• Panjang Log Sawing: 1300mm

• Panjang Log Sawed: 1270mm

• Diameter gergaji: 500mm

• Bilangan bilah saw: 4

• Kuasa Motor:

• Motor Pemacu Blade Saw: Empat Motor 11kW

• Motor makan: Satu motor 1.5kW, dikawal oleh penukar frekuensi 2.2kW

• Kawalan: Ia mempunyai kabinet kawalan bebas.

6. Stacking Machine

• Spesifikasi menyusun:

• Saiz menyusun: 1270 × (600 - 900) × (1.0 - 3.6) mm

• Kaedah penggredan: Ia boleh mengklasifikasikan papan ke dalam gred A dan B, dengan papan gred A yang disusun dalam dua buasir.

• Kelajuan menyusun: ≤90m/min

• Ketinggian Stacking: 1000mm

• Kaedah kerja dan kuasa motor:

• Kaedah kerja: dikendalikan oleh peminat vakum.

• Kuasa Fan: Dua peminat 3kW dan dua peminat 5.5kW, dikawal oleh penukar frekuensi 7.5kW.

• Menyampaikan Motor: Dua Motor 1.5kW

• Motor Mengangkat: Dua motor 2.2kW

• Menekan Motor Plat: Dua motor 1.5kW, dikawal oleh pemacu servo 2.2kW.

• Kaedah mengangkat: Rantai - Didorong mengangkat dengan brek, dikawal oleh penukar frekuensi. Terdapat juga dua motor 1.5kW untuk menyampaikan papan gred primer dan satu motor 1.5kW untuk menyampaikan papan gred menengah.

• Kawalan: Ia menggunakan Xinje plc, panel kawalan jauh, dan kabinet kawalan bebas.
