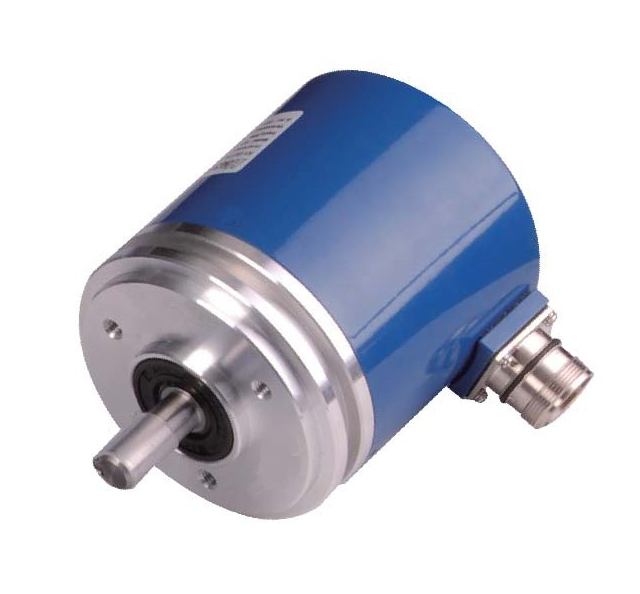

Pengekodan tambahan - Jenis aci

Dalam banyak industri aplikasi, penyelesaian yang mudah dan kos yang berkesan untuk kedudukan kedudukan yang tepat sangat dituntut. Pengekod tambahan jenis ini memenuhi keperluan ini dengan menyediakan pengukuran resolusi yang tinggi melalui antara muka tambahannya. Ia boleh dikonfigurasikan dengan isyarat output A, B, Z, dan terbalik, bersama -sama dengan pilihan output HTL Push - Pull atau TTL (RS422).

SKU:
Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Penerangan Produk

Ciri -ciri utama

Tetapan Pulse Disesuaikan: Pengguna boleh menetapkan bilangan denyutan antara 1 - 16384, yang membolehkan penyesuaian fleksibel kepada keperluan pengukuran yang berbeza.
Fungsi Skala Fleksibel: Fungsi ini menyediakan kemudahan tambahan dalam menyesuaikan skala pengukuran mengikut keperluan aplikasi tertentu.
Saiz yang pelbagai: Pengekod menawarkan pelbagai diameter dari 38mm - 260mm, yang memenuhi pelbagai senario pemasangan.
Pilihan perumahan yang teguh: Ia dilengkapi dengan pilihan perumahan keluli dan berat - tugas, memastikan ketahanan dan kebolehpercayaan dalam persekitaran kerja yang berbeza.
Rintangan yang tinggi terhadap getaran dan kejutan: Pengekod direka untuk menahan tahap getaran dan kejutan yang tinggi, menjadikannya sesuai untuk digunakan dalam tetapan perindustrian yang keras.

Jenis pilihan

Resolusi Diameter	Diameter Luar	Resolusi	Mod Output	Bekalan	Kaedah Pendawaian Voltan
25mm	4mm	1 - 5000/ppr	NPN, PNP, TTL, HTL, Voltan	5VVDC	Kabel, palam
38mm	6mm, 8mm	5V/5 - 26VDC	Kabel, palam
40mm	6mm, 8mm	5V/5 - 26VDC	Kabel, palam
50mm	8mm, 10mm	5V/5 - 26VDC	Kabel, palam
58mm	10mm	1 - 16384/ppr	TTL/HTL	4.75 - 30VDC	Kabel, palam

Data elektrik

Penggunaan Kuasa: ≤ 140MA @ 5V DC, ≤70MA @ 10V DC, ≤40MA @ 24V DC; juga ≤ 1.0 w
Mula - Masa Up: <250 ms
Rintangan Beban Minimum: 120 Ω
Perlindungan Polariti Berbalik: Ya
Pendek - Perlindungan Litar: Ya
EMC: Gangguan pelepasan mematuhi DIN EN 61000 - 6 - 4; Imuniti untuk campur tangan mematuhi DIN en 61000 - 6 - 2

Spesifikasi Alam Sekitar

Penarafan Perlindungan Lampiran (aci): IP65
Penarafan Perlindungan Lampiran (Perumahan): IP65
Suhu operasi: -20 ° C - 70 ° C
Kelembapan: 98% kelembapan relatif, bukan pemeluwapan

Data mekanikal

Bahan perumahan: aloi aluminium
Salutan Perumahan: Perlindungan Anti - Katodik Korosi (> 720 - Jam Garam - Ujian Semburan) + Semburan Cat
Bahan Flange: Aluminium
Beban Aci Maksimum: Aksial 40 N (4.5 lbs), Radial 110 N
Momen Rotor Inersia: ≤ 30 Gcm² [≤ 0.17 oz - in²]
Tork geseran: ≤ 5 ncm @ 20 ° C (7.1 oz - di @ 68 ° F)
Kelajuan Mekanikal Maksimum: ≤ 3000 1/min
Rintangan Kejutan: ≤ 100g (6 - Millisecond separuh gelombang sinus, EN 60068 - 2 - 27)
Rintangan kejutan tahan lama: ≤ 10g (16 - milisaat separuh gelombang sinus, EN60068 - 2 - 29)
Rintangan Getaran: ≤ 10 g (10 Hz - 1000 Hz, EN 60068 - 2 - 6)
