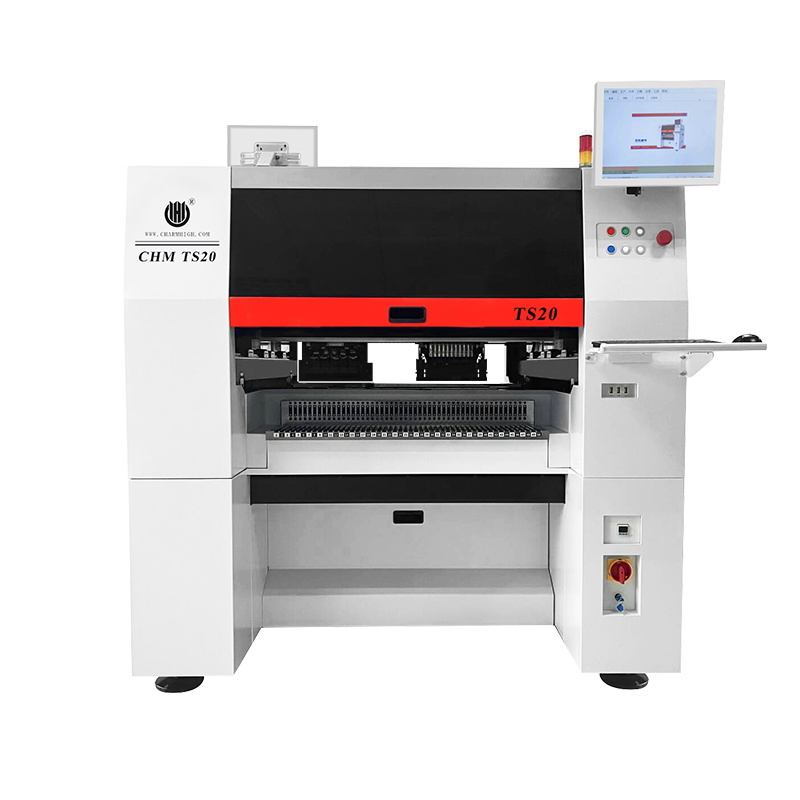

Mengadopsi gabungan lengan depan dan belakang untuk pemasangan: 82000cph
Mengguna pakai pemindahan substrat trek dwi (menyokong pengeluaran dua substrat yang sama serentak)
Ketepatan pemasangan: (xy) ± 0.035mm cpk> 1.0
Sistem Kawalan Pemacu Dual Gantry Empat Paksi Y
Pintu Dragon Double X-Axis Empat Set Panasonic Servo, Skru Pengisaran, Rel Panduan Senyap
Menyokong ujian CPK
Memastikan kestabilan dan jaminan keupayaan proses berterusan
Pemasangan gabungan lengan dua
Konfigurasikan 10+10 kepala pelekap berkelajuan tinggi, sepadan dengan pelbagai komponen cip
ANC (penggantian automatik Perpustakaan Nozzle Suction Double)
Peruntukan automatik dan penggantian muncung sedutan
Sistem pembetulan pampasan terma automatik
Memastikan kestabilan operasi peralatan jangka panjang
| Butiran | parameter |
|---|
| Dimensi luaran | 1600mm (l) × 1688mm (w) × 1560mm (h) |
| Berat | 1930kg |
| Bekalan kuasa | AC380V (50Hz, tiga fasa), kuasa 4.5kW |
| Sumber udara | 0.5MPa - 0.7MPa |
| Generasi vakum | Dibina - dalam pam vakum |
| Bilangan kepala pemasangan | 10 |
| Kelajuan pemasangan | 45000cph (di bawah keadaan optimum syarikat) |
| Ketepatan pemasangan | (xy) ± 0.035mm cpk≥1.0 |
| Ketinggian komponen | ≤12mm |
| Jenis komponen | Resistor, kapasitor, susunan perintang, diod silinder, kapasitor aluminium, SOT, SOP, QFP, QFN, BGA, dll. |
| Julat komponen | Imperial 0201 hingga 36mmx36mm, dan super - pemasangan komponen besar |
| Ketebalan PCB | 0.6mm - 3.5mm |
| Dimensi PCB | 600mm (panjang) × 400mm (lebar) (standard); 1200mm (panjang) × 400mm (lebar) (pilihan) |
| Pengangkut PCB | 3 - Pengangkut automatik trek panggung, peranti sokongan PCB |
| Perubahan muncung | Perubahan Automatik (31 - Majalah Nozzle Hole) |
| Sistem kawalan | Dibina - dalam komputer perindustrian (menjalankan Windows 7), dengan paparan, papan kekunci, tetikus |
| Sistem pemacu | X - paksi didorong oleh motor servo (y - paksi yang dipandu oleh motor linear dwi) |
| Sistem penghantaran | X, y - paksi menggunakan skru plumbum tanah thk dan panduan linear senyap |
| Sistem pemakanan | 100 NXT 8mm Posisi Pemasangan Feeder Standard (boleh memasang dulang IC dan pengumpan getaran) |
| Sistem penglihatan | 10 Kamera Terbang (Saiz Komponen yang Berkenaan: 16mm × 16mm)
Kamera
IC (Saiz Komponen yang Berkenaan: 36mm × 36mm, menyokong fungsi pengiktirafan segmentasi komponen yang besar) |
