| Kuantiti: | |
|---|---|
produk Spesifikasi
| Aksesori yang dilampirkan | |||
| Penyedut elektromagnet | 1 | Almari roda (tanpa pemotong roda berlian) | 1 |
| Spindle imbangan roda pengisaran | 1 | Bingkai imbangan roda pengisaran | 1 |
| Wheel chuck roda pengisar berterusan | 2 | Seterika pad pelarasan alatan mesin | 1 |
| Aksesori istimewa (harga berasingan) | |||
| Pemotong roda pengisar berlian | 1 | Playar pipih sinusoidal（ZPQ-150） | 1 |
| Model | M7150×40/HZ | M7150×50/HZ | M7160A×40/HZ | M7150A×60/HZ | ||
| Meja kerja | Saiz meja (W × L) | mm | 500×4000 | 500×6000 | 600×4000 | 500X5000 |
| Dimensi pengisaran maksimum (W × L × H) | mm | 500×4000×600 | 500×6000×600 | 600×4000×600 | 500×5000×600 | |
| Perjalanan membujur meja kerja (maksimum) | m/min | 4100 | 6200 | 4200 | 5200 | |
| Kelajuan meja (tanpa langkah) | m/min | 3~27 | 5~26 | 3~27 | ||
| T-slot meja kerja (nombor slot × lebar) | mm | 3×22 | ||||
| Keupayaan galas meja kerja | kg | 3100 | 5600 | 3700 | 3900 | |
| Mengisar kepala | Jarak dari pusat aci roda pengisaran ke meja kerja (maksimum) | mm | 850 | |||
| Suapan terputus-putus setiap lejang kepala pengisaran | mm | 5~20 | ||||
| Kelajuan aci roda pengisaran | r/min | 1440 | ||||
| Nilai dail roda tangan suapan menegak | mm | 0.005 | ||||
| Roda tangan suapan silang manual bagi kepala pengisar setiap grid | mm | 0.01 | ||||
| Saiz roda pengisaran maksimum (diameter luar x lebar x diameter dalam) | mm | Φ500×63×Φ203 | ||||
| Kuasa motor | Jumlah kuasa motor | kW | 35 | |||
| Kuasa motor kepala pengisaran | kW | 18.5 | ||||
| Ketepatan kerja | Keselarian permukaan mesin ke permukaan asas | mm | 00:00.0 | |||
| Kekasaran permukaan | μm | Ra0.63 | ||||
| Berat mesin | Berat bersih (kira-kira) | kg | 16000 | 20000 | 17000 | 18000 |
| Dimensi keseluruhan (L ×W × H) | mm | 12000x2900x3000 | 14900x2900x3000 | 12000x2900x3000 | 13500x2900x3000 | |
Mesin Ciri-ciri
1: Ketepatan mesin mencapai standard kebangsaan pengisar permukaan meja segi empat tepat paksi mendatar. (GB/T4022-1983)
2: Pergerakan membujur meja kerja didorong oleh pam ram, yang mempunyai kelebihan pergerakan lancar dan bunyi yang rendah. Kolam minyak dilengkapi dengan peranti penyejukan, dengan kenaikan suhu rendah dan ubah bentuk terma kecil.
3: Alat mesin boleh mengisar bahagian alur dan bebibir.
4: Kepala pengisar menggunakan struktur galas bergolek yang diterima di peringkat antarabangsa.
5: Skru bola digunakan dalam pergerakan suapan silang kepala pengisaran. Suapan adalah sensitif. Pergerakan suapan silang boleh hidraulik atau manual. Mekanisme pemanduan hidraulik ialah motor minyak. Suapan menegak adalah manual, dengan peranti bergerak pantas, mudah diangkat.
6: Sistem pelinciran automatik melincirkan rel panduan.
7: Bahagian suapan menegak dan melintang alat mesin mempunyai kedudukan pemasangan motor servo, dan sistem CNC boleh dikonfigurasikan sebagai alat mesin CNC mengikut keperluan.

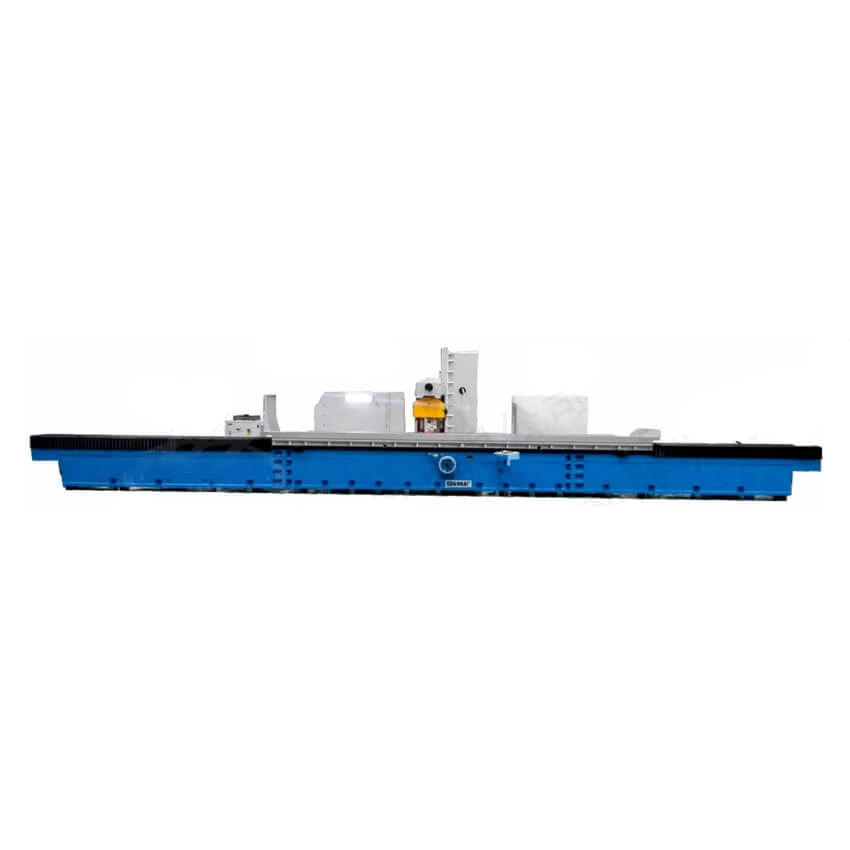

Gambar Produk
