produk Spesifikasi
| Spesifikasi Utama | unit | MK7132/L | MK7140/L | MK7140×60/L | MK7150x12/L | MK7150x16/L |
| Saiz meja kerja (W×L) | mm | 320×1000 | 400×1000 | 400×6000 | 500×1250 | 500×1600 |
| Saiz maksimum bahan kerja untuk dikisar (W×L×H) | mm | 320×1000×400 | 400×1000×400 | 400×6000×400 | 500×1250×400 | 500×1600×400 |
| Guratan membujur meja | mm | 300~1100 | 300~6150 | 300~1350 | 300~1700 | |
| Jarak pusat gelendong ke meja | mm | 200-600 | 225~625 | 200~-600 | 225~625 | |
| Jadual Maksimum kapasiti beban meja (Termasuk chuck elektromagnet) | kg | 500 | 624 | 3750 | 805 | 1200 |
| Kuasa motor roda pengisaran | kW | 9 | 11 | 9 | 11 | |
| Saiz roda (0.D×WxI.D) | mm | φ400×50×φ203 | φ450×50×φ203 | φ400×50×φ203 | φ450×50×φ203 | |
| Kelajuan roda | r/min | 1460 | ||||
| Ketebalan bahan kerja yang sama | mm | 300:0.005 | ||||
| Kekasaran permukaan bahan kerja | μm | Ra0.63 | ||||
| Kelengkapan elektrik jumlah kapasiti | kVA | 20 | 35 | 20 | 25 | |
| Dimensi Keseluruhan (LxWxH) | mm | 3000×2900×2200 | 15500×2900×2200 | 3600×3200×2200 | 5020×3200×2200 | |
| NW | Kg | 3750 | 4000 | 15700 | 4700 | 5300 |
Ciri-ciri Mesin
1: Susun atur struktur mudah alih lajur, dengan ketepatan yang stabil. Pengangkatan menegak dan pergerakan mendatar kepala pengisaran dan lajur menggunakan instrumen digital (siri CK mengamalkan sistem boleh atur cara) untuk mengawal pemacu skru bola ketepatan memandu motor servo, dilengkapi dengan roda tangan elektronik tetap, dengan fungsi pengisaran manual dan automatik.
2: Pergerakan membujur meja kerja didorong secara hidraulik, dan injap kawalan berkadar mempunyai peraturan kelajuan tanpa langkah, memastikan operasi lancar. Rel panduan membujur meja kerja dan rel panduan menegak kepala pengisaran ditampal dengan pita lembut polytetrafluoroethylene, yang mempunyai rintangan haus yang baik dan sensitiviti suapan yang tinggi.
3: Rel katil dan meja kerja dilincirkan secara berterusan dan automatik, dan lajur, rel tapak bergeraknya, dan skru bola dilincirkan secara berselang-seli melalui tetapan program untuk mencegah kehilangan dan ketegangan minyak dengan berkesan. Spindle kepala pengisar menggunakan galas gelongsor tirus luar lajur dalam yang penting dengan ketegaran struktur yang kuat, kapasiti galas yang besar, kualiti permukaan pengisaran yang baik bagi bahan kerja, dan penyelenggaraan yang mudah.
4: Spindle roda pengisar didorong oleh motor getaran rendah luaran dan beroperasi dengan lancar. Stesen hidraulik luaran, suhu minyak terkawal, penjimatan minyak dan perlindungan alam sekitar, dan ubah bentuk terma kecil alat mesin.

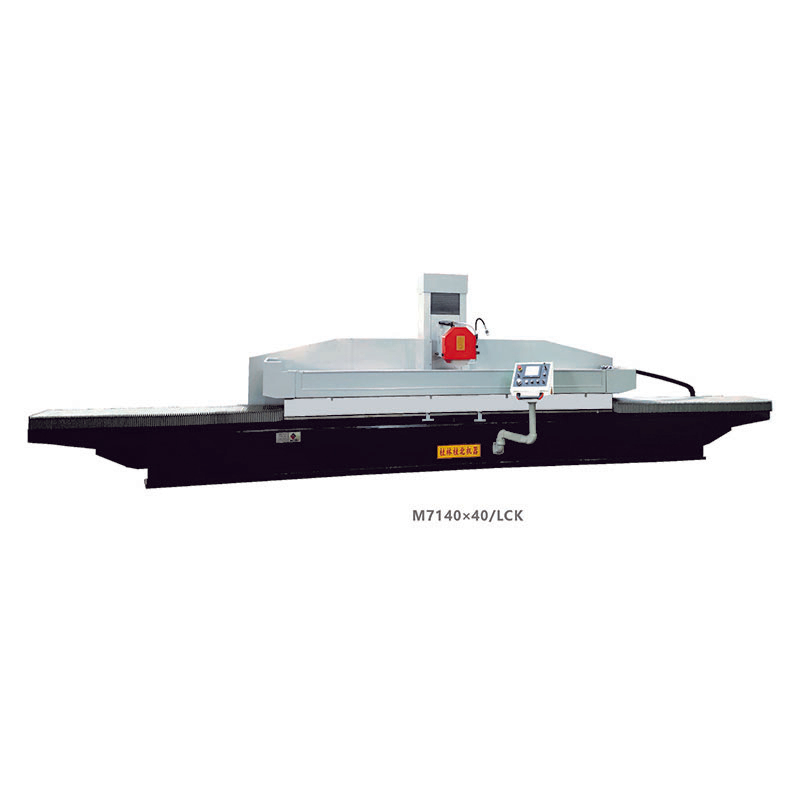

Gambar Produk
