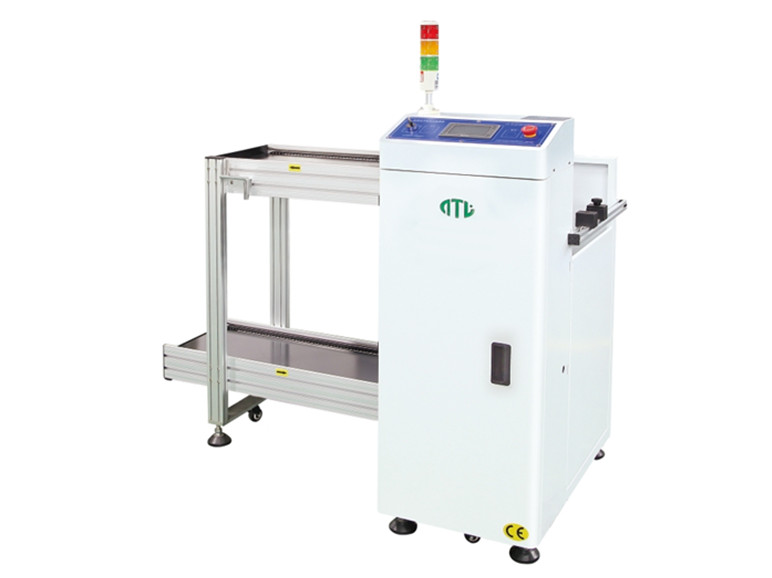

Pemuatan automatik untuk kecekapan yang dipertingkatkan

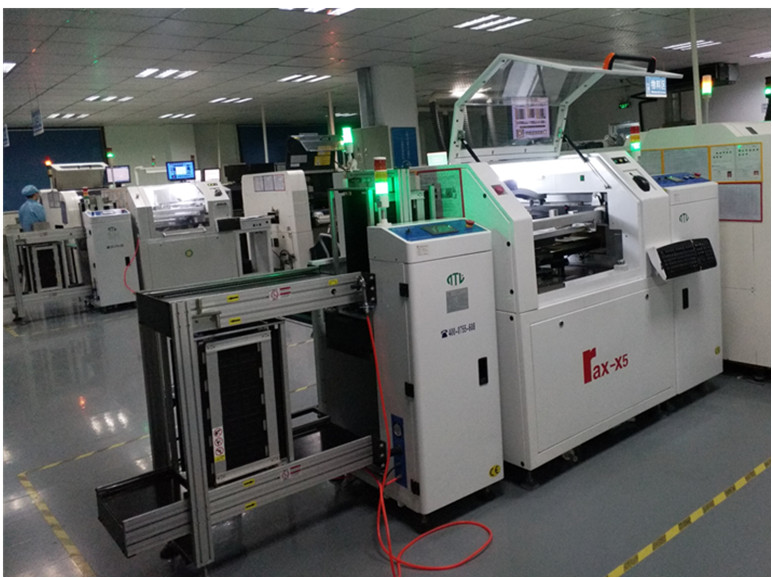

Mesin papan ini direka khusus untuk memuatkan automatik di hadapan pelbagai peralatan SMT seperti pencetak tampal solder automatik, mesin pendispensan, mesin penanda laser, dan pencetak inkjet. Dengan membolehkan integrasi penuh - automasi dan lancar dengan mesin -mesin ini, ia dapat mengurangkan keperluan untuk buruh manual, yang boleh membawa kepada kos - simpanan dan produktiviti yang lebih baik.
Sistem kawalan intuitif
Ia dilengkapi dengan sistem kawalan skrin PLC + manusia - mesin. Persediaan ini membolehkan input digital mudah pelbagai parameter. Sama ada ia menetapkan masa yang menolak, menyesuaikan kelajuan loncatan yang melangkah, atau menentukan bilangan papan yang akan diberi makan, pengendali boleh melakukannya dengan kemudahan yang besar.
Pasukan menolak laras
Mesin papan menawarkan pilihan sama ada silinder pneumatik atau motor untuk menolak papan. Mekanisme menolak silinder pneumatik standard boleh menyesuaikan daya menolak, dan bagi mereka yang mempunyai keperluan khas, pilihan menolak motor yang didorong tersedia pada pra -perintah. Ciri daya menolak laras ini boleh ditetapkan mengikut ketebalan PCB, mencegah kerosakan pada PCB akibat bakul bahan yang cacat.
Mekanisme mengangkat prestasi tinggi
Bahagian mengangkat mesin menggunakan skru bola yang diimport. Komponen ini menyediakan beberapa kelebihan, termasuk operasi kelajuan tinggi, bunyi rendah semasa operasi, ketepatan tinggi, dan ketahanan yang panjang, memastikan pergerakan menegak yang lancar dan boleh dipercayai papan.
Reka bentuk struktur praktikal

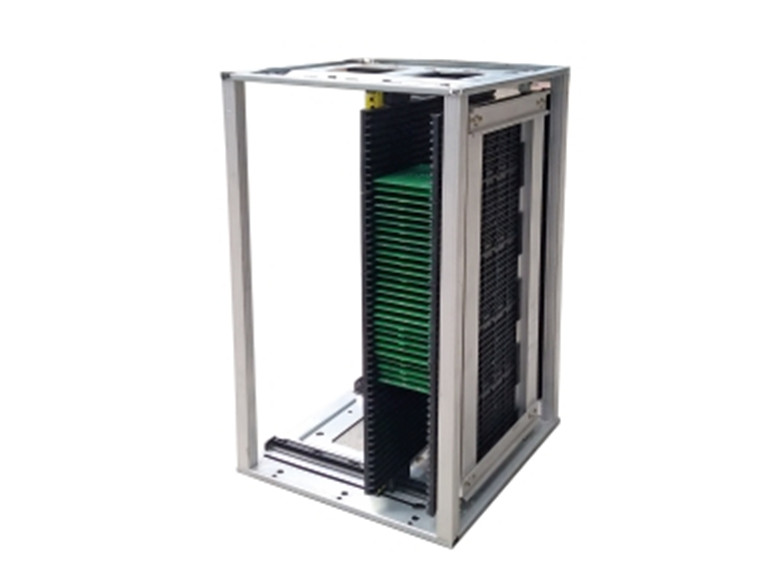

Secara struktural, mesin terdiri daripada dua bahagian utama: mekanisme mengangkat dan trek siap sedia bakul bahan.
Trek siap sedia untuk bakul masuk boleh memegang sekurang -kurangnya 1 bakul (50 papan) mengikut keperluan pelanggan, sementara trek siap sedia untuk bakul kosong yang keluar dapat menyimpan 2 bakul kosong. Di samping itu, terdapat 1 bakul di kawasan kerja mengangkat. Reka bentuk ini membolehkan operasi berterusan untuk tempoh yang panjang tanpa campur tangan manual yang kerap, membolehkan pemakanan papan automatik jangka panjang ke mesin berikutnya.
| Model | NLT - 810 (Umum - Tujuan) | NLT - 810 - L | NLT - 810 - XL | NLT - 810 - XL + 1 |
|---|---|---|---|---|
| Dimensi (L × W × H, tidak termasuk ketinggian cahaya amaran) | 1280 × 776 × 1200 (mm) | 1480 × 856 × 1200 (mm) | 1750 × 954 × 1200 (mm) | 1750 × 1024 × 1200 (mm) |
| Saiz PCB yang berkenaan | 5050 ～ L350W250 (mm) | 5050 ～ L460W330 (mm) | 5050 ～ L530W390 (mm) | 5050 ～ L530W460 (mm) |
| Arah pemindahan PCB | L → R atau R → L. | L → R atau R → L. | L → R atau R → L. | L → R atau R → L. |
| Ketinggian pemindahan PCB | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| Kelajuan pemindahan | ＞ 10 keping/min | ＞ 10 keping/min | ＞ 8 keping/min | ＞ 8 keping/min |
| Saiz bakul bahan yang berkenaan | 355320563mm | 460400563mm | 535460570mm | 535530570mm |
| Bekalan kuasa | 1P AC220V 50/60Hz, 0.25kW | 1P AC220V 50/60Hz, 0.25kW | 1P AC220V 50/60Hz, 0.35kW | 1P AC220V 50/60Hz, 0.35kW |
| Kuantiti bakul siap sedia | 2 bakul penuh menunggu untuk dimuatkan di lapisan bawah + 1 bakul kosong yang menunggu untuk dipunggah di atas lapisan atas + 1 bakul di kawasan kerja mengangkat | 2 bakul penuh menunggu untuk dimuatkan di lapisan bawah + 1 bakul kosong yang menunggu untuk dipunggah di atas lapisan atas + 1 bakul di kawasan kerja mengangkat | 2 bakul penuh menunggu untuk dimuatkan di lapisan bawah + 1 bakul kosong yang menunggu untuk dipunggah di atas lapisan atas + 1 bakul di kawasan kerja mengangkat | 2 bakul penuh menunggu untuk dimuatkan di lapisan bawah + 1 bakul kosong yang menunggu untuk dipunggah di atas lapisan atas + 1 bakul di kawasan kerja mengangkat |
| Kaedah kawalan | Skrin sentuh PLC + | Skrin sentuh PLC + | Skrin sentuh PLC + | Skrin sentuh PLC + |
| Antara muka komunikasi | Smema | Smema | Smema | Smema |
| Berat | Kira -kira.210kg |
