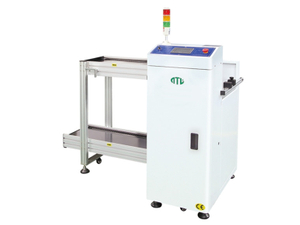

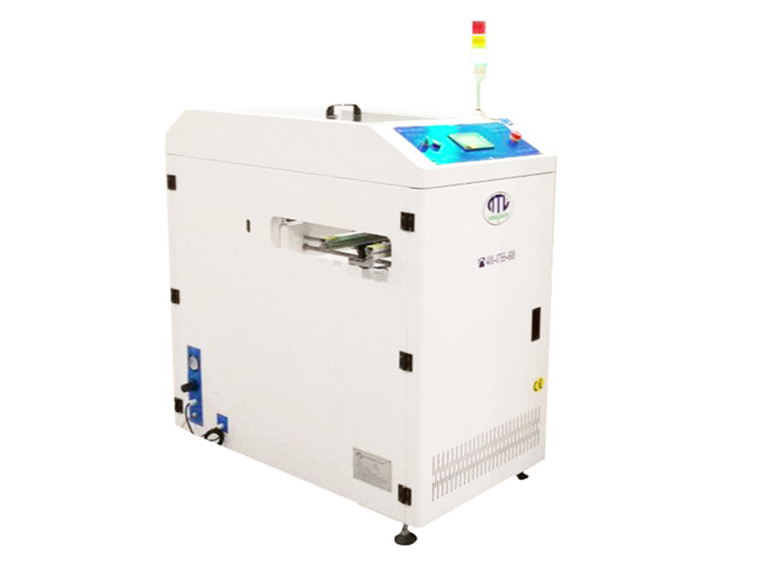

Komposisi Sistem: Mesin ini terdiri daripada empat sistem utama: platform mengangkat, papan vakum - sistem menghisap, sistem pemacu terjemahan, dan sistem pemindahan trek. Struktur bersepadu ini membolehkan operasi pemuatan papan yang lancar dan cekap.
Proses operasi: Proses kerja melibatkan platform mengangkat yang membekalkan papan. Kemudian, sistem vakum menghisap papan, menggerakkannya ke trek melalui terjemahan, mematikan vakum, dan melepaskan lembaga. Kitaran ini berulang secara berterusan.
Fungsi Khas: Apabila mengendalikan papan dua sisi, ia boleh dihidupkan ke mod suapan, sama dengan fungsi stesen, yang menyediakan fleksibiliti dalam pengeluaran.
Reka bentuk yang disesuaikan: Ia boleh disesuaikan mengikut saiz PCB yang berbeza dan keperluan pengguna tertentu, menjadikannya sesuai untuk pelbagai aplikasi.
Keserasian yang serba boleh: Ia boleh digunakan untuk pelbagai pengeluaran SMT, DIP, atau pemasangan untuk papan automatik - memuatkan, meningkatkan kecekapan talian pengeluaran.
Komponen berkualiti tinggi: Mesin menggunakan komponen pneumatik dari jenama terkenal di peringkat antarabangsa. Ia boleh menukar udara termampat terus ke dalam vakum untuk digunakan tanpa memerlukan mesin vakum tambahan, mengurangkan kerumitan peralatan dan kos.
Sistem Kawalan Stabil: Ia dilengkapi dengan sistem kawalan PLC prestasi tinggi. Sistem ini memastikan operasi yang stabil dan mempunyai keupayaan gangguan anti - elektromagnetik yang kuat, menjadikan mesin boleh dipercayai dalam persekitaran pengeluaran yang berbeza.
Pengguna - Antara Muka Mesra: Antara muka mesin manusia membolehkan operasi mudah. Ia membolehkan tetapan parameter yang mudah, seperti kelewatan pengangkutan, mengira, dan debugging strok. Di samping itu, status kerja boleh dipantau melalui IO, memberikan maklumat masa nyata kepada pengendali.
Bekalan kuasa yang boleh dipercayai: Penggunaan bekalan kuasa Taiwan - Mingwei DC untuk bekalan kuasa bebas kepada sensor fotoelektrik dan motor stepper meningkatkan kestabilan keseluruhan peralatan, memastikan operasi yang tepat dan konsisten.
Struktur tahan lama: Bingkai mesin diperbuat daripada plat keluli Δ2mm sejuk melalui pemprosesan laser, stamping CNC, kimpalan arka karbon dioksida, penyemburan plastik, dan proses pemasangan halus. Pembinaan ini menghasilkan struktur yang mantap dan tahan lama.
Antara muka komunikasi standard: Ia dilengkapi dengan antara muka isyarat standard SMEMA sebagai standard, membolehkan sambungan automatik dalam talian yang lancar dengan peralatan lain dan memudahkan integrasi keseluruhan barisan pengeluaran.
| Model | NLT - 810 - XP (Konvensional) | NLT - 810 - XPL | NLT - 810 - XP - XL | NLT - 810 - XP - LED - LED |
|---|---|---|---|---|
| Dimensi (L × W × H, tidak termasuk ketinggian cahaya amaran) | 600 × 900 × 1250 (mm) | 750 × 1206 × 1250 (mm) | 950 × 1206 × 1250 (mm) | 1500 × 1206 × 1250 (mm) |
| Saiz PCB yang berkenaan | 5050 ～ L350W300 (mm) | 5050 ～ L500W460 (mm) | 5050 ～ L700W460 (mm) | 5050 ～ L1200W460 (mm) |
| Arah pemindahan PCB | L → R atau R → L. | L → R atau R → L. | L → R atau R → L. | L → R atau R → L. |
| Ketinggian pemindahan PCB | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| Kelajuan pemindahan | ＞ 8 keping/min | ＞ 8 keping/min | ＞ 7 keping/min | ＞ 5 keping/min |
| Tekanan sumber udara | 4 - 8kg | 6 - 8kg | 6 - 8kg | 6 - 8kg |
| Bekalan kuasa | 1P AC220V 50/60Hz | 1P AC220V 50/60Hz | 1P AC220V 50/60Hz | 1P AC220V 50/60Hz |
| Kaedah kawalan | Skrin sentuh PLC + | Skrin sentuh PLC + | Skrin sentuh PLC + | Skrin sentuh PLC + |
| Antara muka komunikasi | Smema | Smema | Smema | Smema |
| Berat | Kira -kira.140kg | Kira -kira.170kg | Ap |
