Parameter produk

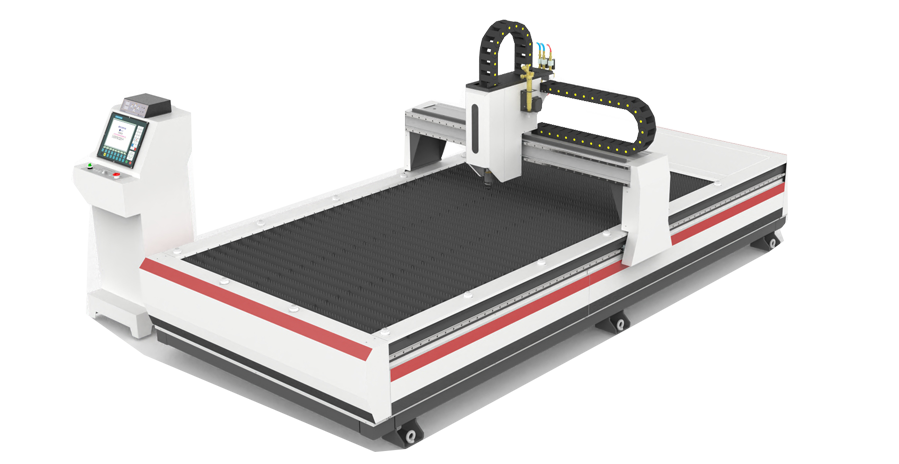

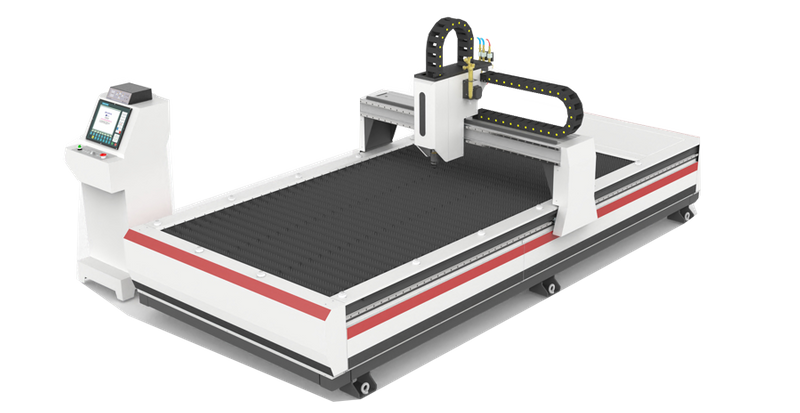

| nama | Mesin pemotongan desktop | ||
| Spesifikasi model | TNC-1325 | TNC-1530 | TNC-1840 |
| Voltan input | Fasa tunggal AC 220V ± 10%50-60Hz 1.0kW, plasma tiga fasa AC 380V | ||
| Kuasa input | Stepper (1200W) / Servo (2000w) | ||
| Jenis pemotongan | Pemotongan plasma (memerlukan bekalan kuasa plasma yang sepadan)/pemotongan api/pemotongan plasma + pemotongan api | ||
| Peralatan lebar mm | 1900 | 2100 | 2300 |
| Panjang peralatan mm | 3500 | 4000 | 5000 |
| Maklumat yang disesuaikan | Panjang longitudinal (panjang pemotongan y) boleh ditingkatkan atau dipendekkan mengikut keperluan pengguna | ||
| Pelbagai pemotongan yang berkesan mm | 1300*2500 | 1500*3000 | 1800*4000 |
| Memotong obor mengangkat stroke mm | 200 | ||
| Bilangan obor pemotongan | 1 set plasma atau 1 set api | 1 set plasma atau 1 set api | 1 set plasma atau 1 set api |
| Bilangan objek bergerak | 1 ditetapkan sebagai standard, pilihan (sehingga 2 set) | ||
| Ketebalan pemotongan plat | Bergantung pada kuasa plasma, api 6-150 mm | ||
| Kelajuan berjalan | 0-10000mm/min | ||
| Kelajuan pemotongan | 20-6000mm/min | ||
| Jenis pemacu | Pemacu dua sisi (rak dan pemacu pinion) | ||
| Jenis Motor | Standard 86 Series Stepper Motor + Reducer (Servo Motor Optional) | ||
| Sistem CNC | Universiti Shanghai Jiaoto, Kawalan Perindustrian 10-inci Skrin Besar | ||
| Konfigurasi lain | Mengangkat rantai seret saluran paip, 1 set alat | ||
| Keperluan bekalan gas | Tekanan asetilena atau propana maksimum tidak boleh melebihi 0.1mpa (hanya diperlukan apabila pemotongan api dipilih) | ||
| Keperluan bekalan oksigen | Tekanan oksigen maksimum tidak melebihi 0.8MPa (hanya diperlukan apabila pemotongan api dipilih) | ||
| Jenis yang tinggi | Pelarasan ketinggian kapasitans api: Pelarasan ketinggian voltan pilihan / plasma arka: Pilihan | ||
| Badan mudah alih hanya boleh menyokong satu kaedah pelarasan ketinggian (contohnya, jika voltan arka plasma dipilih untuk pelarasan ketinggian, kapasitor api tidak boleh ditambah untuk pelarasan ketinggian) | |||
| Perisian bersarang | Konfigurasi Standard: Edisi Pakar Fastcam/atau Starcam | ||
| Saiz mesin | 3500*1700*1600 | 4000*2000*1600 | 5000*2300*1600 |
| Jadual pemotongan | (Jadual pemotongan jet air sebagai standard) Pilihan: (Jadual pemotongan habuk jenis ekzos) | ||
Ciri produk
1) Memotong keupayaan
Pemotongan plasma : Memerlukan bekalan kuasa plasma luaran; Ketebalan pemotongan bergantung kepada kuasa.

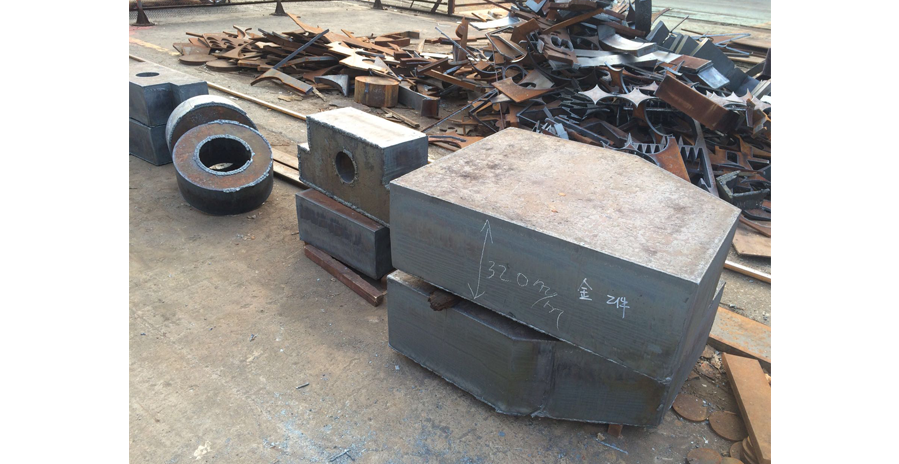

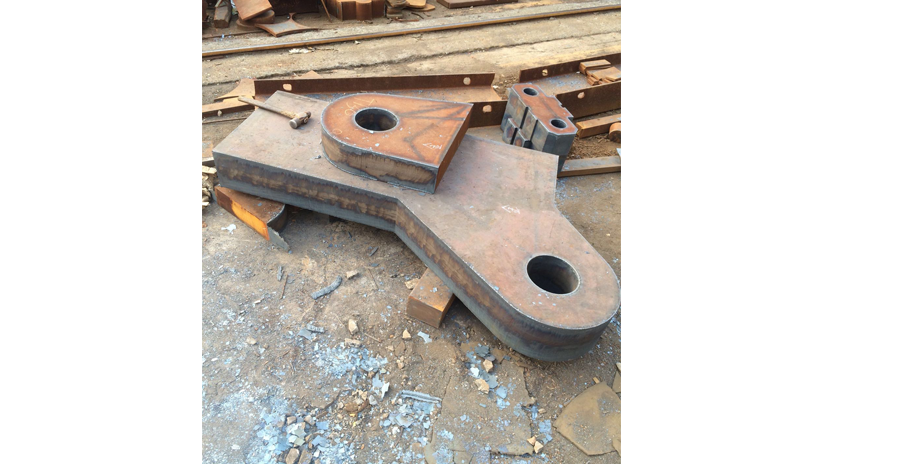

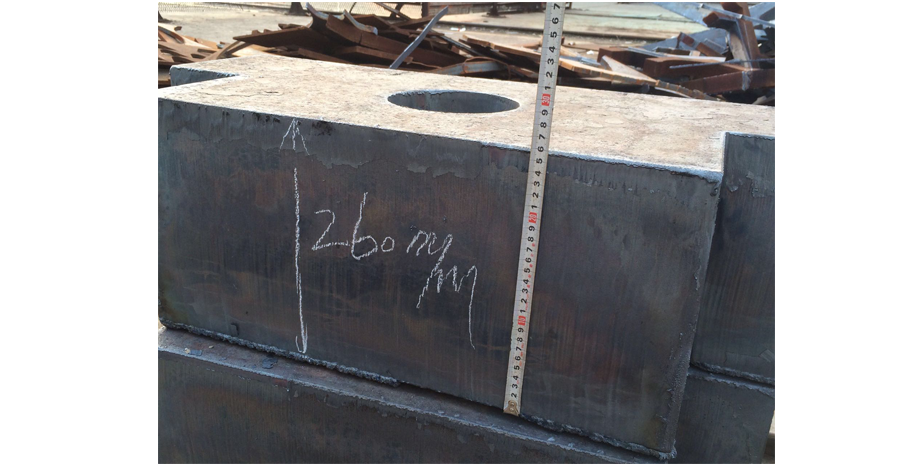

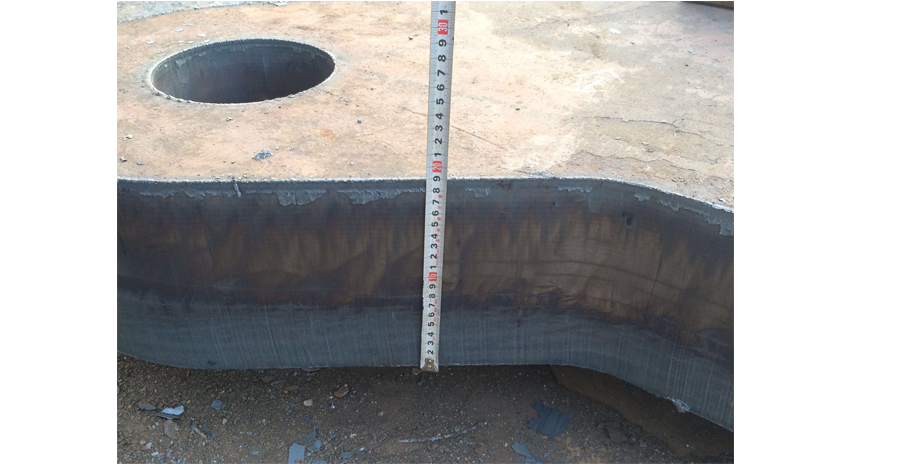

Pemotongan api : Sesuai untuk plat logam 6-150mm, menggunakan asetilena/propana (≤0.1mpa) dan oksigen (≤0.8mpa).
Kelajuan pemotongan : 20-6000mm/min (Max. Kelajuan perjalanan: 10000mm/min).
(2) Struktur mekanikal
Sistem pemacu : Penghantaran gear-and-rack dual-side dengan motor stepper (Servo Motors Pilihan).
Kawasan pemotongan yang berkesan : TNC-1325 (1300 × 2500mm), TNC-1530 (1500 × 3000mm), TNC-1840 (1800 × 4000mm).
Konfigurasi obor : set standard 1 (plasma atau api), diperkembangkan kepada 2 set (mod kawalan ketinggian mesti sepadan).
(3) Sistem kawalan
Sistem CNC : Skrin Perindustrian 10-inci (Sistem Universiti Shanghai Jiao Tong).
Kawalan Ketinggian : Penginderaan kapasitif (api) atau penjejakan voltan arka (plasma) - hanya satu mod setiap badan yang bergerak.
Perisian bersarang : Termasuk Fastcam Basic atau Starcam untuk pengoptimuman bahan.
(4) Pilihan penyesuaian
Panjang pemotongan (paksi y) : laras atas permintaan.
Jadual pemotongan : Jadual air standard; Jadual pengekstrakan debu downdraft pilihan.
Pengembangan badan bergerak : Menyokong sehingga 2 set (mesti sepadan dengan mod kawalan ketinggian).
