X(S)2520 Mesin Pengilangan Gantry yang bergerak Rasuk Digital

Mesin Pengilangan Gantry X(S)2520 Digital Beam-moving ialah peralatan pemprosesan berkecekapan tinggi dengan struktur teguh dan prestasi unggul. Menampilkan reka bentuk gantri bergerak rasuk, ia dilengkapi dengan sistem suapan AC boleh laras tak terhingga dan sistem penukaran frekuensi gelendong, menyokong kawalan enam paksi (X, Y, Z, W, V1, V2). Mesin serba boleh ini boleh dikonfigurasikan dengan kepala pengilangan universal manual atau kepala pengilangan aksesori khas, membolehkan pengapit sekali untuk pemesinan lima sisi dan pelbagai arah. Ia amat sesuai untuk industri yang memerlukan pemesinan bahan kerja besar berketepatan tinggi, seperti aeroangkasa, automotif dan pembuatan acuan.

SKU:
Status ketersediaan:

Kuantiti:



Enquire Menambah kepada bakul

Penerangan Produk

Spesifikasi		unit	XS2520/6	XS2525/8
Luas meja (lebar × panjang)		mm	2000×6000	2500×8000
Slot T jadual (bilangan slot × lebar × jarak slot)		mm	9×28×200	9×28×250
Jadual perjalanan membujur		mm	6000	8000
Perjalanan melintang Ram		mm	2600	3000
Perjalanan menegak Ram		mm	1000	1000
Rasuk perjalanan mengangkat menegak		mm	1000	2000
Perjalanan mengangkat menegak kepala pengilangan sisi		mm	1200	1500
Perjalanan lengan gelendong kepala pengilangan sisi		mm	200	200
Jarak minimum dari hujung gelendong ke permukaan meja		mm	100
Lebar gantri		mm	2500	3200
Kuasa motor utama gelendong menegak		kw	30
Kuasa motor utama kepala pengilangan sisi		kw	15
Kelajuan gelendong gelendong menegak		rpm	10～2000
Kelajuan gelendong kepala pengilangan sisi	Julat	rpm	40~600
	Tahap		12
Tirus gelendong			BT50
Kelajuan suapan di setiap arah	X	mm/min	10-1400 (cepat 3000)
	Y		10-1400 (cepat 3000)
	Z		10-1400 (cepat 3000)
	W		20-600
	V		20-600
Kapasiti galas beban maksimum meja kerja		kg	25000	40000
Berat bersih mesin		kg	105000	180000

Ciri-ciri Produk

1: Reka Bentuk Struktur Termaju: Struktur gantri bergerak rasuk, digabungkan dengan bahagian asas bersaiz besar dan plat rusuk bertetulang, memastikan ketegaran, kestabilan dan kapasiti galas beban yang sangat baik.

2: Pemacu Spindle yang Cekap: Spindle digerakkan oleh motor penukaran frekuensi, dipasangkan dengan kotak gear dwi-kelajuan, membolehkan pelarasan kelajuan berubah-ubah tak terhingga automatik untuk memenuhi keperluan pemesinan yang pelbagai.

3: Keupayaan Pemesinan Serbaguna: Dengan kawalan enam paksi, mesin boleh melakukan pemesinan ketepatan berbilang arah dan berbilang sudut, menyediakan operasi fleksibel yang disesuaikan dengan bahan kerja yang kompleks.

4: Sistem Pelinciran Komprehensif: Mekanisme gear dalaman kotak gelendong dilincirkan oleh sistem mandi automatik, manakala titik pelinciran lain menggunakan pelinciran bermasa dan bermeter automatik, memastikan kestabilan jangka panjang.

5: Kawalan Pintar: Mesin ini mempunyai pengawal boleh atur cara PC untuk kawalan operasi, memastikan kemudahan penggunaan dan prestasi yang boleh dipercayai.

Aplikasi

Mesin Pengilangan Gantry Pemindahan Rasuk Digital X(S) 2520 sesuai untuk pemesinan ketepatan bahan kerja besar dalam industri seperti aeroangkasa, automotif dan pembuatan acuan. Sistem kawalan berbilang paksi dan konfigurasi pelbagai fungsinya membolehkan pengilangan yang cekap, membosankan dan proses lain, mengurangkan keperluan untuk pelbagai pengapit dan meningkatkan kecekapan pengeluaran dengan ketara. Dalam industri aeroangkasa, ia sangat sesuai untuk pemesinan komponen besar seperti sayap dan bahagian fiuslaj. Dalam sektor automotif, ia sesuai untuk pemesinan acuan badan dan bahagian besar.

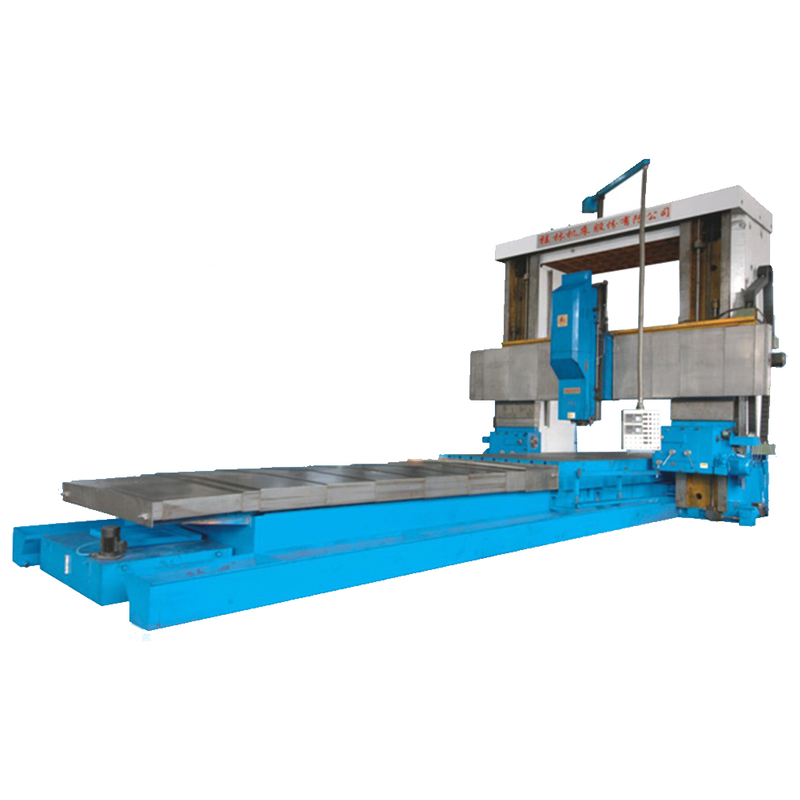

Gambar Produk
