Struktur RAM jenis kotak untuk ketegaran & kestabilan yang dipertingkatkan,
RAM jenis kotak yang dipatenkan memberikan rintangan kilasan yang lebih besar berbanding dengan RAM bulat, meningkatkan kestabilan pemesinan dan ketepatan.
Struktur rasuk dan lajur bersepadu untuk ketegaran maksimum
Struktur cast satu keping meminimumkan ubah bentuk dan meningkatkan rintangan getaran, memastikan ketepatan jangka panjang.
Jejak padat untuk penggunaan ruang yang dioptimumkan
Reka bentuk padat meminimumkan penggunaan ruang, menjadikannya sesuai untuk kemudahan pembuatan moden.
Worktable yang disokong sepenuhnya untuk ketepatan pemesinan unggul
100% yang disokong sepenuhnya oleh Worktable meningkatkan kestabilan bahan kerja dan meningkatkan ketepatan pemesinan.
Sistem Majalah Alat Dioptimumkan untuk Perubahan Alat Lebih
Cerita Majalah Rotary 24-alat , mengoptimumkan laluan perubahan alat untuk mengurangkan masa perubahan alat dan peningkatan kecekapan.

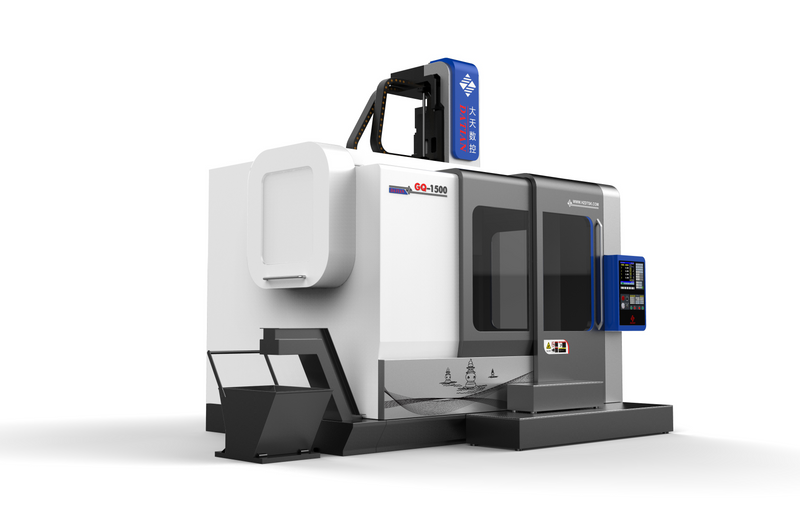

Pusat Pemesinan Siri GQ digunakan secara meluas dalam pembuatan acuan, aeroangkasa, komponen automotif, dan pemprosesan mekanikal ketepatan . Ia amat sesuai untuk pemesinan bahagian kompleks ketepatan tinggi , seperti acuan, komponen enjin, struktur aeroangkasa, dan bahan kerja besar . Dengan ketegaran yang tinggi dan gelendong berkelajuan tinggi , ia dapat mengurangkan kitaran pemesinan, meningkatkan produktiviti, dan memenuhi tuntutan ketepatan tinggi, kecekapan tinggi, dan pengeluaran besar-besaran.
Model | GQ-600 | GQ-800 | GQ-1510 |
Perjalanan X-Axis (mm) | 1000 | 1300 | 1500 |
Perjalanan paksi y (mm) | 600 | 800 | 1000 |
Perjalanan paksi z (mm) | 500 | 600 | 600 |
Hidung gelendong ke jarak kerja (mm) | 100 - 600 | 150 - 750 | 150 - 750 |
Saiz meja kerja (mm) | 1000 × 600 | 1300 × 800 | 1450 × 1000 |
T-slot T-worktable (mm) | 5 × 18 × 120 | 5 × 18 × 140 | 5 × 18 × 140 |
Lebar gantri (mm) | 1060 | 1360 | 1500 |
Kapasiti Beban Kerja (kg) | 800 | 1000 | 2000 |
Jenis Spindle | No.40 | No.50 | No.50 |
Kelajuan Spindle (RPM) | 100 - 10000 | 160 - 6000 | 60 - 6000 |
Kuasa Motor Spindle (KW) | 7.5 / 11 | 11/15 | 15 / 18.5 |
Pesta X-Rapid Traverse (m/min) | 36 | 36 | 24 |
Rapid Rapid Y-Axis (m/min) | 36 | 36 | 24 |
Z-Axis Rapid Traverse (m/min) | 24 | 24 | 24 |
Kadar suapan pemotongan (mm/min) | 10 - 10000 | 10 - 10000 | 10 - 8000 |
Ketepatan kedudukan gerakan linear (mm) | 0.02 | 0.02 | 0.02 |
Ketepatan kedudukan berulang gerakan linear (mm) | 0.015 | 0.015 | 0.015 |
Berat Mesin (T) | 6.5 | 9 | 11 |
Ruang lantai (l × w) (mm) | 3200 × 2400 | 3400 × 2600 | 4000 × 3100 |
Ketinggian mesin keseluruhan (mm) | 4000 | 4300 | 4300 |
Alternatif y-paksi untuk pemesinan menegak besar (mm) | 1060 | 1580 | 1580 |
Alternatif ketepatan tinggi untuk pemesinan menegak sederhana (mm) | 850 | 1370 | 1370 |
