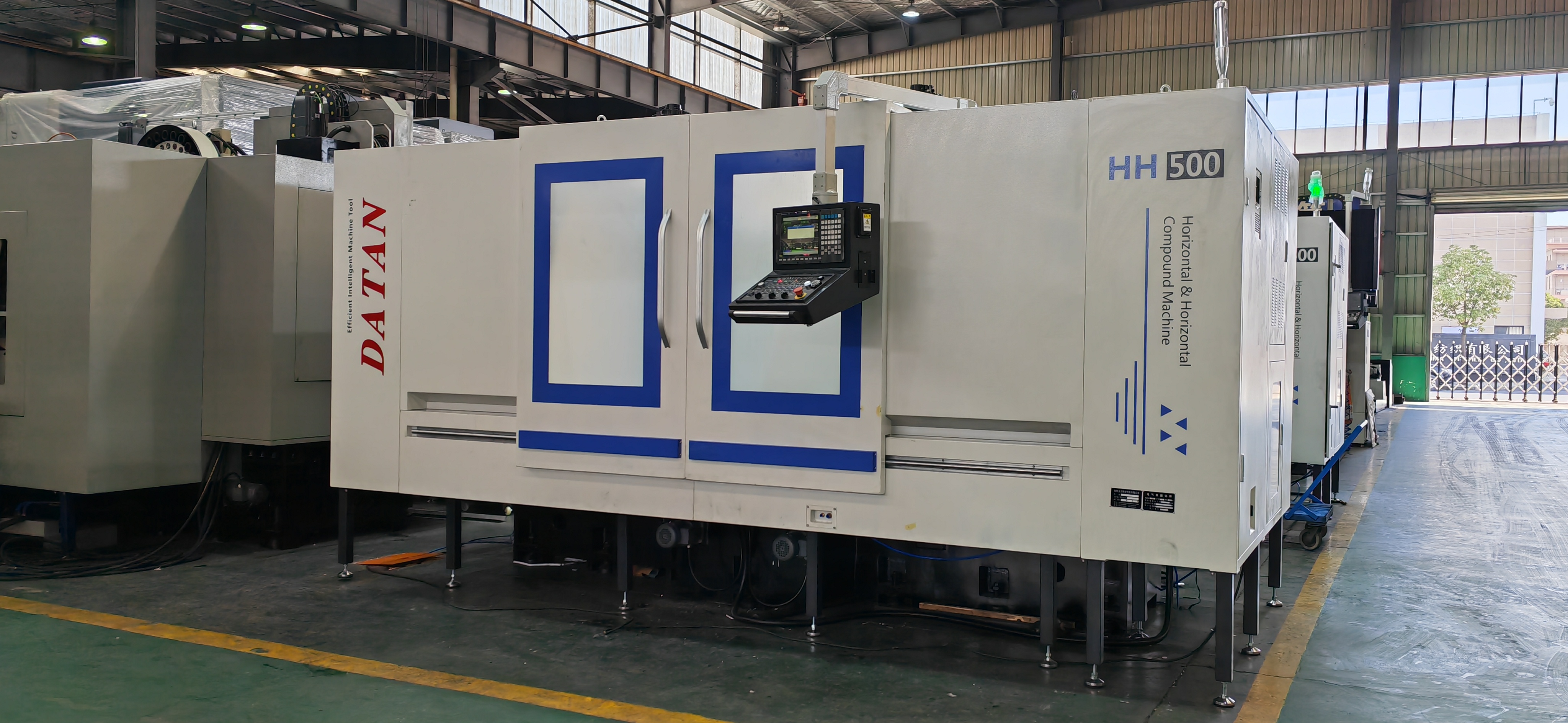

Siri HH Series Hortaontal & Multiaxial Machine adalah alat mesin CNC yang berprestasi tinggi dan ketepatan tinggi yang direka untuk pemprosesan komponen kompleks yang cekap. Ia mempunyai struktur mendatar dua kali ganda bergerak, di mana paksi z dan paksi Y dan kanan bergerak secara bebas, dan meja kerja paksi X bergerak secara berasingan di tengah. Dilengkapi dengan spindle mendatar dwi yang berkongsi meja kerja tunggal, reka bentuk ini memastikan kecekapan dan kestabilan yang tinggi. Mesin ini sangat sesuai untuk pemesinan simetri komponen besar dan berat dan bahan kerja dengan keperluan kediaman yang tinggi. Ia digunakan secara meluas dalam industri aeroangkasa, pembuatan automotif, dan peralatan tenaga untuk memenuhi tuntutan pemprosesan ketepatan tinggi.
Item | HH500 | HH630 | HH800 | HH1000 |
Meja kerja | ||||
Saiz meja kerja (mm) | 1000 × 500 | 1200 × 800 | 1400 × 900 | 1700 × 1000 |
Kapasiti beban maksimum (kg) | 800 | 1500 | 2500 | 4000 |
Perjalanan | ||||
Perjalanan X-Axis (mm) | 1000 | 1100 | 1300 | 1600 |
Perjalanan paksi y1/y2 (mm) | 550 | 750 | 900 | 1000 |
Perjalanan Z1/Z2-paksi (mm) | 500 | 900 | 1000 | 1000 |
Kelajuan melintasi pesat (m/min) | 24/24/24 | 24/12/24 | 24/12/24 | 24/12/24 |
Pemotongan kelajuan suapan (mm/min) | 1 ~ 10000 | 1 ~ 10000 | 1 ~ 10000 | 1 ~ 10000 |
Spindle | ||||
Hidung gelendong ke jarak kerja (mm) | 150 ~ 700 | 150 ~ 900 | 200 ~ 1200 | 250 ~ 1250 |
Pusat Spindle ke Jarak Pusat Kerja (mm) | 150 ~ 650 | 200 ~ 1100 | 350 ~ 1250 | 350 ~ 1350 |
Jarak antara dua gelendong (mm) | 300 ~ 1300 | 400 ~ 2200 | 700 ~ 2700 | 700 ~ 2700 |
Kelajuan Spindle (R/Min) | 8000 | 6000 | 6000 | 6000 |
Taper Spindle | BT40 | BT50 | BT50 | BT50 |
Kuasa Motor Spindle (KW) | 11 | 18.5 | 22 | 22 |
Spesifikasi Spindle | BT40-150 ~ 8000 | BT50-190 ~ 6000 | BT50-190 ~ 6000 | BT50-190 ~ 6000 |
Mod pemacu gelendong | Pemacu tali pinggang | Pemacu tali pinggang | Pemacu tali pinggang | Pemacu tali pinggang |
Ketepatan | ||||
Ketepatan kedudukan (mm) | 0.012 | 0.012 | 0.012 | 0.012 |
Ketepatan kedudukan berulang (mm) | 0.008 | 0.008 | 0.008 | 0.008 |
Sistem alat | ||||
Kapasiti Majalah Alat | 2 × 24t | 2 × 24t | 2 × 24t | 2 × 24t |
Mod perubahan alat | Jenis lengan alat | Jenis lengan alat | Jenis lengan alat | Jenis lengan alat |
Mod pemilihan alat | Rawak | Rawak | Rawak | Rawak |
Berat alat maksimum (kg) | 8 | 15 | 15 | 15 |
Panjang alat maksimum (mm) | 300 | 350 | 350 | 350 |
Diameter alat maksimum (tiada alat bersebelahan) (mm) | Ø75/120 | Ø110/200 | Ø110/200 | Ø110/200 |
Alat tirus | BT40 | BT50 | BT50 | BT50 |
Sistem kawalan & motor | ||||
Sistem CNC | FANUC OI MATE1 | FANUC OI MATE1 | FANUC OI MATE1 | FANUC OI MATE1 |
Motor servo y1/y2-paksi (kw) | 3.0/3.0 | 3.0/3.0 | 3.0/3.0 | 3.0/3.0 |
Motor servo x-paksi (KW) | 3.0 | 3.0 | 3.0 | 3.0 |
Z1/Z2-Axis Servo Motor (KW) | 3.0/3.0 | 3.0/3.0 | 3.0/3.0 | 3.0/3.0 |
Sistem penyingkiran cip | ||||
Susun atur mesin | Spindle berganda | Spindle berganda | Spindle berganda | Spindle berganda |
Jenis penghantar cip | Plat rantai | Plat rantai | Plat rantai | Plat rantai |
Kapasiti tangki penyejuk (L) | 400 | 400 | 800 | 800 |
Yang lain | ||||
Keperluan Tekanan Udara (MPA) | 0.5 | 0.5 | 0.6 | 0.6 |
Jumlah Kuasa (KVA) | 45 | 52 | 70 | 70 |
Berat Mesin (kg) | 12000 | 20000 | 27000 | 30000 |
Dimensi Mesin (L × W × H) (mm) | 4200 × 2550 | 7880 × 6750 | 8100 × 6800 | 9600 × 6900 |
Kedalaman asas (mm) | 3100 | 3500 | 3800 | 3900 |
